Tugas 14 Routing & Switching

 Membuat Jaringan Wireless

Membuat jaringan wireless dengan 1 buah Access Point (WRT300N) dan 5 buah Tablet PC sebagai client.

Langkah Pertama. Konfigurasikan Access Point

- Klik Wireless Device

- Masukkan WRT300N

Klik WRT300N yang sudah dimasukkan untuk melakukan konfigurasi Access Point

- Klik tab GUI

- Masukkan data-data berikut :

1. IP Address : 192.168.11.1

2. Subnet Mask : 255.255.255.0

3. DHCP Server Enabled

4. Start IP Address, IP DHCP mulai dari 192.168..11.100

5. Maximum number of Users : jumlah maksimum IP DHCP

- Kemudian Save Settings

- Klik menu Wireless->Basic Wireless Settings

- Beri mana SSID : Linksys

- Save Settings

-Klik menu Wireless->Wireless Security

- Security Mode memakai WPA2 Personal

- Encryption AES

- Passphrase 12345678

- Save Settings

Langkah Kedua. Konfigurasi Client

- Tambahkan 5 PC Tablet

- Klik End Devices, Wireless Tablet

- Konfigurasi Tablet PC pada tab Config

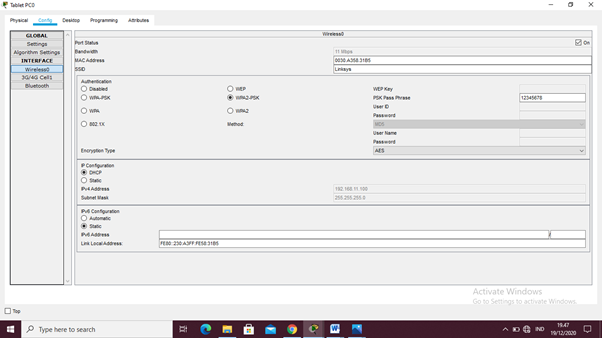

- Klik Menu wireless0 - Konfigurasikan Tablet PC sebagai berikut :

1. SSID : Linksys

2. Authentication : WPA2-PSK

3. Pass Phrase : 12345678

4. IP Configuration menggunakan DHCP

5. Jika PC Tablet berhasil terkoneksi dan DHCP Server aktif maka akan tampil nomor IP yang sama dengan IP dimulainya DHCP yaitu 192.168.11.100

- Konfigurasikan hal yang sama pada PC Tablet 0 sampai 4

Langkah Ketiga. Pengujian

- Pada PC Tablet, masuk ke tab Desktop->Command Prompt

- Ping IP Address Access Point yaitu 192.168.11.1

- Ping IP PC tablet 2 yaitu 192.168.11.102

- Jika berhasil maka akan tampil respon dari IP tujuan
