Tugas 5 Routing & Switching

 Konfigurasi Switch

Tidak seperti pada jaringan kecil misal dirumahan atau kantor kecil, jaringan besar yang berskala bisnis dan enterprise – urgensi dalam manajemen semua Swicthes yang ada dalam jaringan local adalah sangat perlu sekali. Perlu dilakukannya konfigurasi switch untuk alasan kemudahan manajemen jaringan dan untuk kebutuhan tuning untuk suatu performa yang lebih bagus adalah hal yang sangat menguntungkan. Jika komunikasi inter-VLAN antar Switches di bangun – maka konfigurasi VLAN juga harus dilakukan.

Jika anda pernah bermain-main dengan konfigurasi Cisco router, maka konfigurasi Switch adalah mempunyai kemiripan. Bahkan anda bisa menggunakan command yang sama seperti yang anda gunakan pada Cisco router. Perbedaan utama tentunya adalah perbedaan fungsi yang mencolok antara routers dan Switches. Untuk Switches dengan VLAN enabled, maka Konfigurasi VLAN juga sangat diperlukan untuk me-manage bagaimana perangkat-2 jaringan di bagi berdasarkan segmen-segmen kedalam VLANs.

Komponen Switches

Switch mempunyai banyak port sebagaimana fungsinya sebagai Swicth LAN. Anda bisa menggubungkan satu peranti kepada setiap port untuk komunikasi full-duplex. Jika diperlukan komunikasi half-duplex diperlukan, maka sebuah segmen bisa dihubungkan kepada sebuah port. Port-port pada switch diberi nomor dimulai angka 1. Untuk konfigurasi Switch, maka anda perlu menggunakan interface type Ethernet dan diikuti dengan dengan nomor interface (0), dan juga diikuti dengan nomor port. Misal, jika anda perlu mengidentifikasikan port ke dua dari Switch, maka penulisannya adalah Ethernet 0/2.

Jika diperlukan koneksi antar Switches, maka anda bisa menggunakan port Trunk yang menghubungkan satu sama lain. Perhatikan gambar Switch disamping. Umumnya port Trunk di design dengan kecepatan yang lebih tinggi dari port-portnya (yang biasanya dengan speed 100/1000 Mbps) karena memang fungsinya sebagai uplink antar Switches dan biasanya berkecepatan Gigabit. Umumnya port Trunk diidentifikasikan dengan Trunk A dan Trunk B, dan untuk keperluan konfigurasi Switch – port Trunk juga diidentifikasikan sama dengan port Switch seperti FastEthernet 0/15 (atau fa0/15).

Untuk konfigurasi Switch, anda dapat menghubungkan Switch kepada suatu jaringan Ethernet network atau menghubungkan terminal console tersebut kepada port console. Untuk melakukan konfigurasi switch ini, kita bisa menggunakan salah satu tools yang tersedia yaitu:

• CLI – command line interface
• Switch menu
• Dan VSM (Visual Switch Manager) Web Interface

Jika anda menggunakan command line interface dalam konfigurasi Switch, maka command yang digunakan hampir sama dengan yang anda gunakan untuk konfigurasi Cisco router. Keduanya mempunyai kesamaan umum seperti berikut ini:

• Untuk keperluan Help – anda bisa menggunakan “?”, misalkan sh? Akan menampilkan semua command yang berawalan dengan sh.
• Switch dan Router keduanya mempunyai user exec, privileged exec, global configuration, dan interface configuration modes.
• Sama-sama menggunakan keywork pendek yang unik, misal sh (untuk command show)

Untuk mengenali sebuah Switch, maka perlu diberikan sebuah IP address. pemberian IP address pada sebuah switch hanya dimaksudkan untuk kebutuhan manajemen Switch itu sendiri terutama untuk Telnet utility kepada switch. Disamping pemberian IP address, anda juga perlu memberikan default Gateway jika memerlukan manajemen Telnet dari lain subnet. Lihat juga artikel konfigurasi standard jaringan.

Konfigurasi Awal Switch

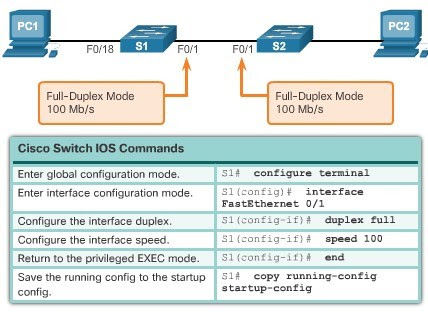

Konfigurasi Switch Port

Verifikasi Konfigurasi Switch
